X'inhu PV Ribbon u Kif Huwa Manifatturat?

X'inhi żigarella PV, u kif hija mmanifatturata?

Żigarella PVhuwa konduttur kruċjali għat-trasmissjoni tal-kurrent fi ħdan moduli fotovoltajċi tas-silikon kristallin. Tipikament huwa magħmul minn materjal ta 'bażi ​​tar-ram ta' konduttività għolja li jgħaddi minn proċessi ta 'rolling, ittemprar u kisi tal-landa. Skond l-applikazzjoni tagħhom, żigarelli PV huma primarjament kategorizzati fi żigarelli ta 'interkonnessjoni u żigarelli busbar.

Żigarelli ta 'interkonnessjoni jgħaqqdu ċelluli solari adjaċenti, li jmexxu l-kurrent iġġenerat miċ-ċelloli għall-sekwenza taċ-ċelluli. Żigarelli tal-busbar, li ġeneralment huma akbar fid-daqs, jiġbru l-kurrent mill-kordi taċ-ċelluli u jidderieġuh lejn it-terminals tal-ħruġ tal-modulu jew il-kaxxa tal-junction. Konsegwentement, l-eżattezza dimensjonali taż-żigarella, straightness, uniformità tal-kisi, u proprjetajiet mekkaniċi jaffettwaw direttament l-istabbiltà tal-proċess tal-issaldjar u l-affidabbiltà fit-tul tal-modulu.

Għaliex il-Wajer tar-Ram irid Jiġi Rrumblat f'Żigarella Ċatta?

Wajer tar-ram tond tradizzjonali ma jistax jintuża direttament f'moduli PV; teħtieġ deformazzjoni tal-plastik biex tbiddel il-forma tas-sezzjoni trasversali tagħha, u tittrasforma l-materjal minn profil tond fi strixxa ċatta bi proporzjon preċiż tal-wisa 'għall-ħxuna.

Fil-produzzjoni taż-żigarella, il-funzjoni ewlenija tal-proċess tal-irrumblar mhix sempliċement li "iċċattja l-wajer tar-ram", iżda li tikseb wisa 'stabbli, ħxuna, kwalità tat-tarf, u flatness permezz ta' deformazzjoni kkontrollata. Il-varjazzjonijiet fil-wisa 'jistgħu jaffettwaw l-allinjament tal-issaldjar, il-ħxuna irregolari taffettwa l-konsistenza tar-reżistenza elettrika, u straightness fqir jista' jwassal għal irregolaritajiet tal-istralċ u kisi tal-landa instabbli fil-passi sussegwenti.

Għalhekk, il-proċess tal-irrumblar taż-żigarella PV jeħtieġ kontroll simultanju fuq id-deformazzjoni tal-materjal, il-koordinazzjoni tat-tensjoni, l-ispezzjoni dimensjonali u l-kwalità tal-wiċċ.

Proċess ta 'Manifattura ta' Żigarella PV

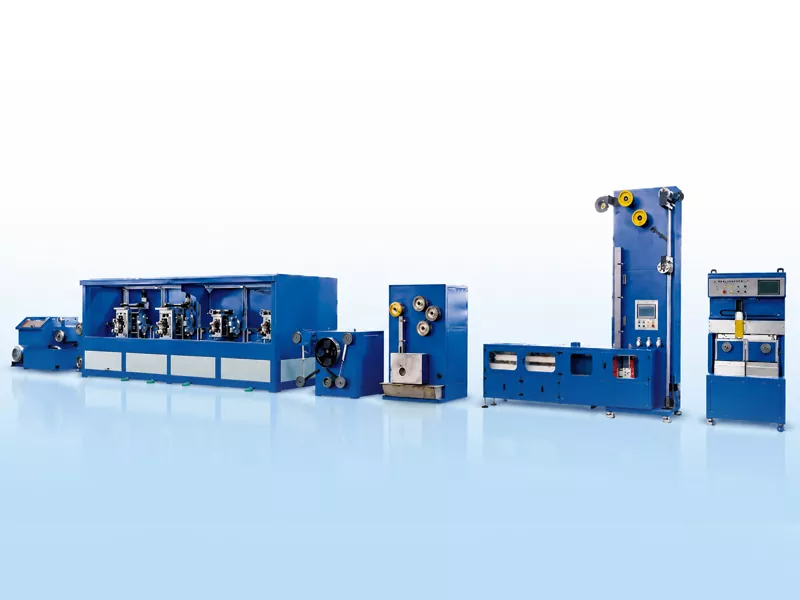

A tipikuLinja ta 'produzzjoni ta' żigarella PVjuża wajer tar-ram mingħajr ossiġnu TU1 bħala materja prima. Permezz ta 'proċessi bħal tpinġija tal-wajer f'diversi stadji, irrumblar ta' preċiżjoni, ittemprar kontinwu, trattament tal-fluss, kisi tal-landa hot-dip, u tkebbib awtomatiku, jikseb il-manifattura kontinwa ta 'żigarelli konduttivi ċatti, miksijin bil-landa minn wajer tar-ram tond.

Mill-Wajer tar-Ram għal Proċess ta 'Manifattura ta' Żigarella PV

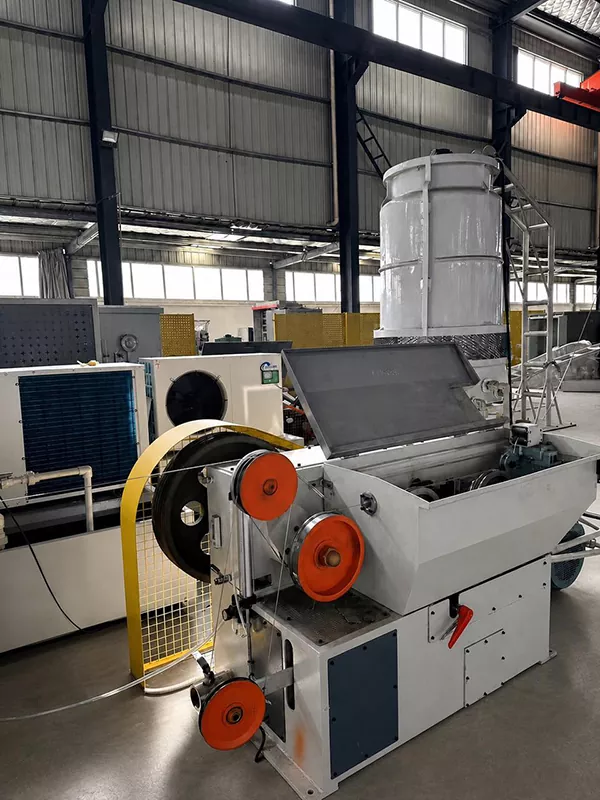

Magni tat-Tpinġija

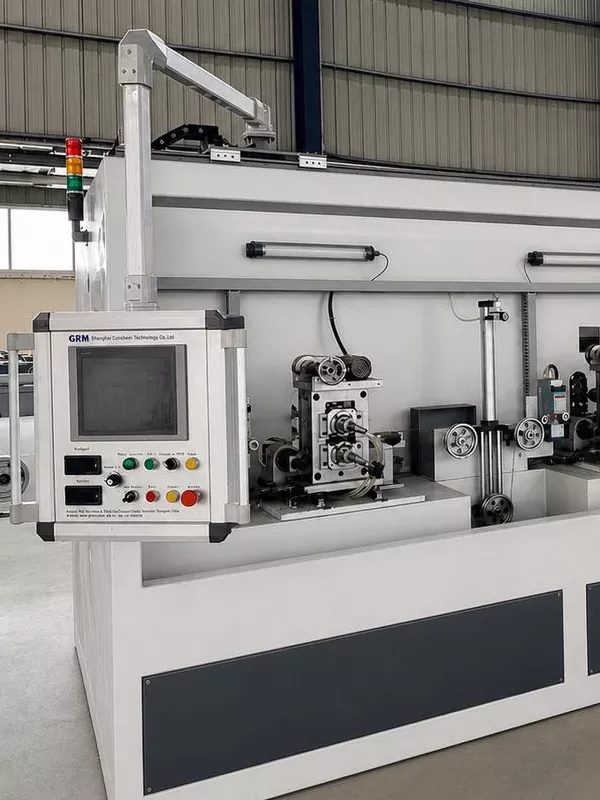

4 Roll Stand

Ittemprar

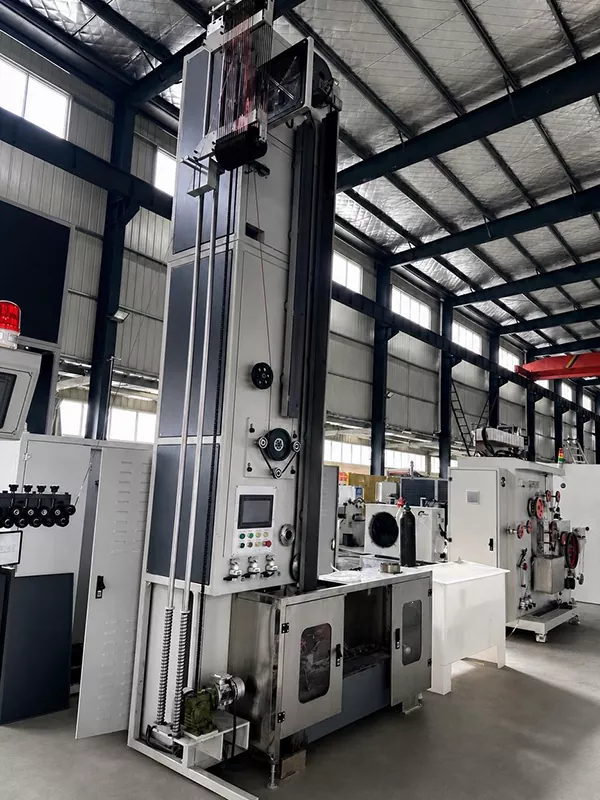

Kisi tal-landa

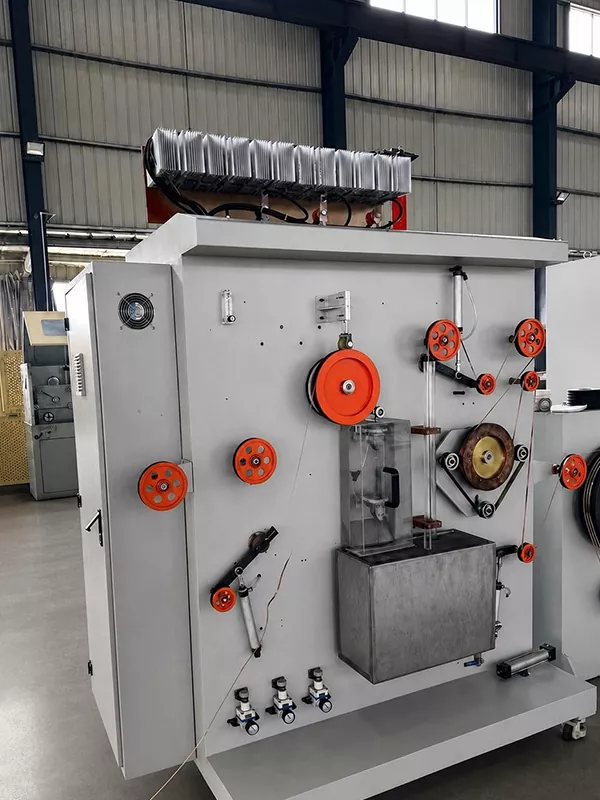

Awtomatiku Coil Chang

Preċiżjoni Take-up

Wajer tar-ram tond → Tpinġija tal-Wajer → Irrumblar ta' Preċiżjoni → Ttremprar → Trattament tal-Fluss → Kisi tal-landa Hot-dip → Tkebbib awtomatiku

Sfidi ewlenin tal-Manifattura

1. Kontroll tal-Wagħa u tal-Ħxuna

Il-wisa 'u l-ħxuna taż-żigarella jiddeterminaw iż-żona tal-kuntatt tal-issaldjar, il-konsistenza tar-reżistenza elettrika, u l-istabbiltà tat-tqassim tal-modulu. Għal prodotti busbar wesgħin u rqaq, anke varjazzjonijiet minuri waqt ir-rolling huma amplifikati fl-istadji sussegwenti ta 'tin-plating u tkebbib.

2. Strixxa Flatness u Straightness

Strixxa flatness u straightness jaffettwaw il-mogħdija matul kisi tal-landa, l-istabbiltà tat-tensjoni, u l-istralċ neatness. Id-dritta fqira tikkawża li l-istrixxa wander, li twassal għal tkebbib irregolari jew waqfien għal aġġustamenti fi proċessi sussegwenti.

3. Ittemprar u Proprjetajiet Mekkaniċi

Strixxi tar-ram irrumblati jeħtieġu ittemprar biex jaġġustaw il-proprjetajiet mekkaniċi tagħhom. It-ttemprar insuffiċjenti jirriżulta f'ebusija eċċessiva, li tfixkel l-issaldjar sussegwenti u l-ħelsien mill-istress fil-modulu; bil-maqlub, ittemprar żejjed jista 'jikkomprometti l-istabbiltà tal-produzzjoni u l-konsistenza dimensjonali.

4. Uniformità tal-Kisi tal-landa

Il-kisi tal-landa hot-dip jeħtieġ kopertura sħiħa tal-wiċċ u t-truf taż-żigarella. Kisja li hija rqiqa wisq tfixkel is-saldabbiltà, filwaqt li kisi oħxon eċċessiv iżid il-konsum tal-materjal u jista 'jaffettwa l-konsistenza dimensjonali.

5. Konsistenza tal-istralċ

L-istralċ awtomatiku jaffettwa mhux biss id-dehra tal-prodott iżda wkoll l-ippakkjar, it-trasport u l-użu sussegwenti tiegħu. Fatturi bħall-kontroll tat-tensjoni, mekkaniżmi ta 'travers misjuqa minn servo, u metodi ta' tibdil tar-rukkell jiddeterminaw l-issikkar tal-istralċ u l-allinjament tat-tarf.

Għaliex Jgħodd il-Kejl Online

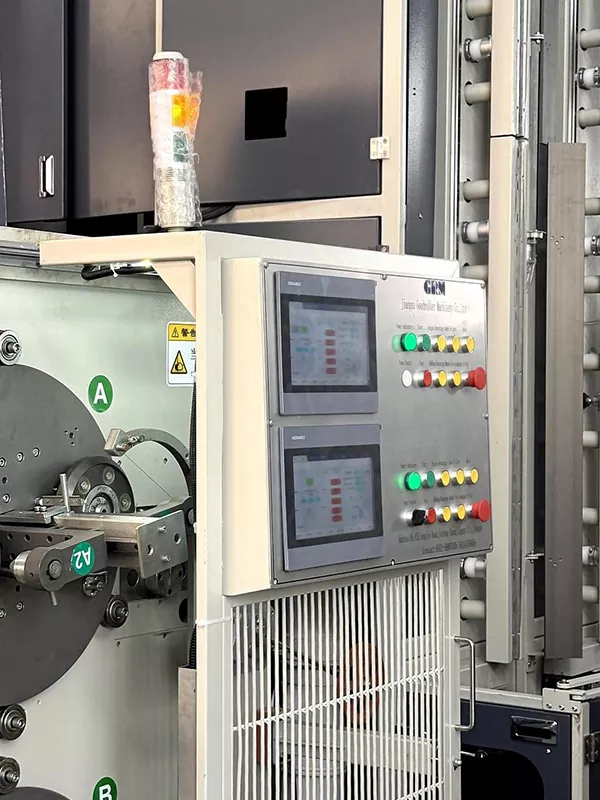

Fil-produzzjoni kontinwa, kontrolli fuq il-post manwali ma jistgħux jipprovdu feedback f'waqtu dwar varjazzjonijiet fil-wisa 'u l-ħxuna li jseħħu matul il-proċess tal-irrumblar. Il-kejl tal-lejżer onlajn jimmonitorja d-devjazzjonijiet dimensjonali f'ħin reali u jagħti dejta lill-interface tal-operatur, li jippermetti lill-operaturi jaġġustaw il-parametri tal-proċess fil-pront.

Għall-manifatturi taż-żigarella PV, il-valur tal-ispezzjoni onlajn jinsab mhux biss fl-iskoperta ta 'prodotti mhux konformi iżda wkoll fil-minimizzazzjoni tal-varjazzjoni minn lott għal lott u t-titjib tal-konsistenza matul il-produzzjoni kontinwa.

Firxa Tipika tal-Prodott

Dimensjonijiet lesti komuni għal busbars PV ivarjaw minn 3 sa 8 mm fil-wisa ' u 0.2 sa 0.4 mm fil-ħxuna. Rekwiżiti speċifiċi rigward id-dimensjonijiet, it-tolleranzi, il-ħxuna tal-kisi tal-landa, u l-proprjetajiet mekkaniċi huma ddeterminati mid-disinn tal-modulu, il-proċessi tal-issaldjar, u l-istandards tal-prodott tal-klijent.

Konklużjoni

Il-manifattura taż-żigarella PV mhix proċess li jinvolvi biċċa waħda ta 'tagħmir; pjuttost, huwa proċess kontinwu u integrat li jinkludi tpinġija tal-wajer, rolling, ittemprar, kisi tal-landa, spezzjoni u tkebbib. Għall-manifattura ta 'moduli fotovoltajċi ta' effiċjenza għolja, dimensjonijiet ta 'żigarella stabbli, straightness tajba, kisi uniformi tal-landa, u proprjetajiet mekkaniċi kontrollabbli huma fundamentali biex tiġi żgurata l-kwalità tal-issaldjar tal-moduli u l-affidabbiltà fit-tul.
