Linja tal-Produzzjoni taż-Żigarella tal-Busbar PV

GRM PV Busbar Ribbon Production Line huma ddisinjati biex jipproċessaw kontinwament wajer tond tar-ram mingħajr ossiġnu TU1 f'żigarella konduttiva ċatta miksija bil-landa ta 'preċiżjoni għolja. Il-linja hija adattata għal żigarella ta 'interkonnessjoni PV, żigarella busbar, u produzzjoni ta' żigarella busbar riflessiva.

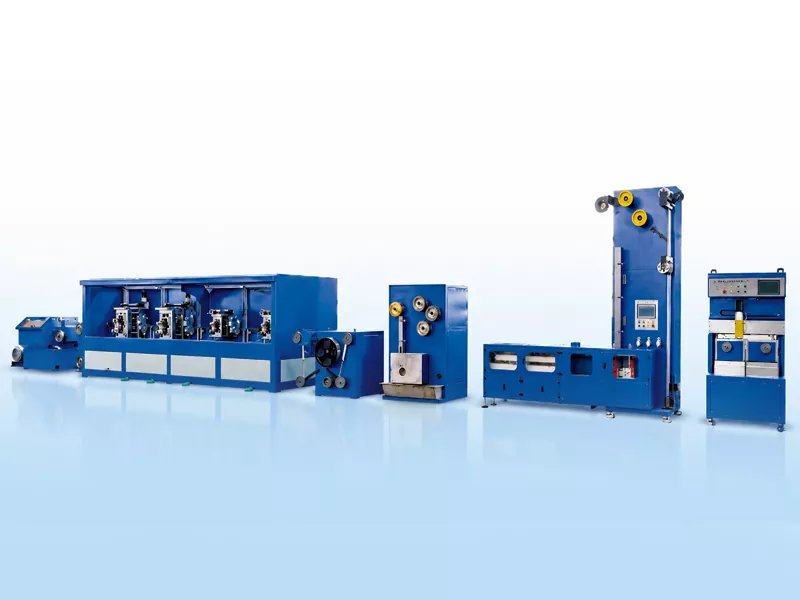

Il-linja kompluta tintegra tpinġija tal-wajer, rolling ta 'preċiżjoni, ittemprar kontinwu, trattament tal-fluss, kisi tal-landa hot-dip, u teħid awtomatiku. Jgħin lill-manifatturi taż-żigarella PV jikkontrollaw l-eżattezza tal-wisa 'u l-ħxuna, il-kwalità tal-kisi tal-landa, id-dritta tal-istrixxi, u l-konsistenza tal-istralċ.
Il-linja tal-produzzjoni taż-żigarella tal-busbar GRM hija madwar 26 m twila u 3 m wiesgħa, b'piż totali tal-linja ta 'madwar 14-il tunnellata. Il-veloċità tad-disinn tista 'tilħaq sa 150 m/min, skont id-daqs tal-wajer tar-ram, id-dimensjonijiet taż-żigarella lesti, il-veloċità tal-landa u l-metodu tat-teħid. Taħt kundizzjonijiet ta 'produzzjoni tipiċi, il-produzzjoni ta' kull xahar tista 'tilħaq madwar 60-80 tunnellata.

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Mill-Wajer tar-Ram għal Żigarella Busbar Lesta

Il-Linja tal-Produzzjoni taż-Żigarella PV Busbar prinċipalment tuża wajer tar-ram bħala l-materja prima. Il-wajer l-ewwel jinġibed għad-dijametru meħtieġ għall-irrumblar, u mbagħad iffurmat f'żigarella ċatta permezz ta 'rolling ta' preċiżjoni multi-stand. Wara l-irrumblar, l-istrixxa tar-ram tgħaddi minn ittemprar kontinwu biex taġġusta l-proprjetajiet mekkaniċi tagħha, segwit minn trattament tal-fluss u kisi tal-landa hot-dip. Fl-aħħarnett, iż-żigarella lesta hija mdawra bis-sistema awtomatika tat-teħid fuq irkiekel jew coils tal-pancake.

Magni tat-Tpinġija

Il-wajer tar-ram jinġibed minn dies għal dijametru ta '2.6-3.0 mm, lest għall-irrumblar.

4 Roll Stand

Il-wajer tar-ram tond huwa rrumblat f'żigarella ċatta, b'eżattezza kkontrollata ta 'wisa' u ħxuna.

Ittemprar

Ittremprar ta 'ċirkwit qasir jintuża bi protezzjoni ta' gass inert u tkessiħ tal-ilma li jiċċirkola biex itejjeb il-proprjetajiet mekkaniċi taż-żigarella tar-ram.

Kisi tal-landa

Jintuża kisi tal-landa hot-dip. Skieken tal-arja jikkontrollaw il-ħxuna tas-saff tal-landa, u l-fannijiet tat-tkessiħ jgħinu biex jistabbilizzaw il-kwalità tal-wiċċ. Ħxuna tal-kisi tal-landa fuq naħa waħda: 0.01-0.025 mm.

Awtomatiku Coil Chang

Funzjonijiet fakultattivi jinkludu servo traversing, bidla awtomatika tar-rukkell, qtugħ awtomatiku, u taping awtomatiku.

Preċiżjoni Take-up

Tkebbib tar-rukkell: sa 30 kg.

Tkebbib tal-koljatura tal-pancake: mhux obbligatorju 1-2 kg.

R&D u Privattivi

Mill-2015, GRM kompla jiżviluppa tagħmir tal-manifattura għal żigarella ta 'interkonnessjoni PV u żigarella busbar. Il-kumpanija kisbet privattivi tekniċi multipli relatati ma 'rolling ta' preċiżjoni, integrazzjoni tal-linja ta 'produzzjoni, u proċessi ta' manifattura ta 'żigarella PV.

Teknoloġiji Brevettati GRM għal Tagħmir tal-Manifattura taż-Żigarella PV

Karatteristiċi Ewlenin

Produzzjoni kontinwa mill-input tal-wajer tar-ram għall-output lest taż-żigarella tal-busbar miksija bil-landa.
Konsistenza dimensjonali mtejba, uniformità tal-kisi, u kwalità tal-istralċ.
Il-koordinazzjoni tat-tensjoni u t-teħid awtomatiku jgħinu biex jitnaqqsu l-interruzzjonijiet tal-produzzjoni u l-intervent manwali.
Jappoġġja kemm żigarella busbar standard kif ukoll produzzjoni ta 'żigarella busbar riflessiva għal rekwiżiti differenti ta' materjali tal-modulu PV.
Jipprovdi lill-manifatturi taż-żigarella PV b'soluzzjoni ta 'produzzjoni integrata ffukata fuq il-kontroll tal-proċess, il-konsistenza tal-prodott u l-effiċjenza tal-produzzjoni.

Mistoqsijiet Frekwenti

1.X'inhi l-firxa tad-daqs tal-prodott lest?

Wisa 'lest: 3-8 mm.

Ħxuna lesta: 0.2-0.4 mm.

2.X'inhuma l-firxiet ta 'tolleranza u proprjetà mekkanika?

Tolleranza tal-wisa ': ± 0.085 mm.

Tolleranza tal-ħxuna: ± 0.01 mm.

Saħħa tat-tensjoni: ≥260 MPa.

Qawwa tar-rendiment: 90-130 MPa.

3.Liema metodu ta 'kisi tal-landa jintuża?

Il-linja tuża kisi tal-landa hot-dip, b'kopertura sħiħa madwar iż-żigarella, inklużi ż-żewġ truf tal-ġenb.

4.Kif jitkejlu l-wisa 'u l-ħxuna tal-prodott?

Ir-raba 'stand tar-rolling mill b'erba' stands hija mgħammra b'żewġ sistemi ta 'kejl tal-lejżer, waħda għall-kejl tal-wisa' u waħda għall-kejl tal-ħxuna. Id-dejta tal-kejl tista' tintwera fuq l-HMI.

5.Liema materjali jistgħu jiġu pproċessati?

Il-Linja ta 'Produzzjoni taż-Żigarella PV Busbar hija prinċipalment iddisinjata għal wajer tar-ram mingħajr ossiġnu TU1. Jistgħu jiġu pprovduti konfigurazzjonijiet personalizzati skont ligi tar-ram differenti, dimensjonijiet tal-prodott u rekwiżiti speċjali ta 'żigarella.
