Tpinġija Integrata u Linja Rolling għal Wajer Ċatt tar-Ram ta 'Preċiżjoni

Il-Linja Integrata ta 'Tpinġija u Rolling ta' GRM għal Wajer Ċatt tar-Ram ta 'Preċiżjoni hija soluzzjoni ta' produzzjoni ta 'wajer ċatt tar-ram personalizzat li tintegra tpinġija tal-wajer, rolling ta' preċiżjoni, kejl onlajn, u teħid awtomatiku fi proċess wieħed kontinwu. Iddisinjati għal kondutturi tat-trasformaturi, manifattura ta 'kondutturi CTC, wajer rettangolari enameled, u produzzjoni ta' wajer ċatt bil-mutur EV, il-linja tikseb veloċitajiet sa 400 m/min. Din is-sistema integrata ttejjeb l-effiċjenza u tnaqqas l-immaniġġjar tal-materjal.

Ibgħat Inkjesta

Klassifikazzjoni: 5.0

(Għadd tal-Klassifikazzjoni: 1)

Deskrizzjoni tal-prodott

Il-linja integrata tat-tpinġija u l-irrumblar tal-GRM tgħaqqad it-tpinġija tal-wajer, irrumblar ta 'preċiżjoni, kejl onlajn u teħid awtomatiku fi proċess ta' produzzjoni wieħed kontinwu. Is-sistema hija ddisinjata għall-manifattura ta 'wajer ċatt tar-ram ta' preċiżjoni għolja użat f'wajer kalamita, konduttur tat-transformer, konduttur CTC u applikazzjonijiet tal-mutur EV.

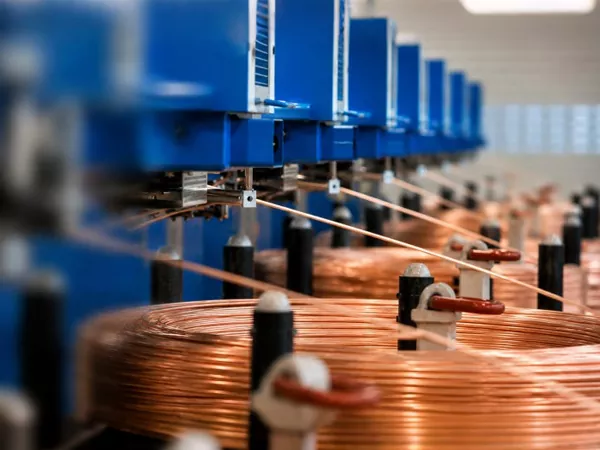

Precision copper flat wire produced on GRM integrated drawing and rolling line

Il-linja ta 'produzzjoni tal-wajer ċatt integrat GRM hija ddisinjata għal kontinwaipproċessar ta 'wajer tar-ram f'kondutturi ċatti ta' preċiżjonib'tolleranza dimensjonali stretta u kwalità eċċellenti tal-wiċċ.

Billi tintegra proċessi ta 'tpinġija u rolling f'sistema waħda ta' produzzjoni, il-linja ttejjeb b'mod sinifikanti l-effiċjenza tal-produzzjoni filwaqt li tnaqqas l-immaniġġjar manwali u żżomm konsistenza stabbli tal-prodott matul ċikli twal ta 'produzzjoni.

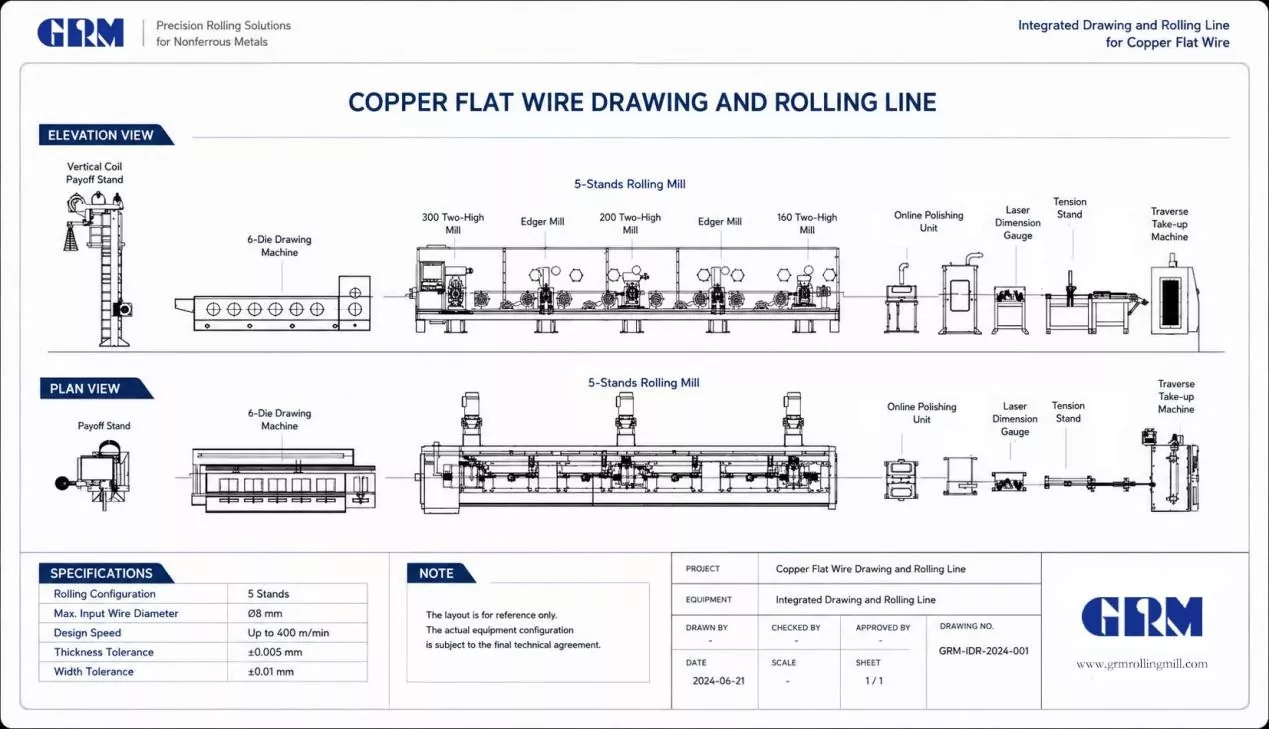

Integrated copper flat wire drawing and rolling line production process

Disinn flessibbli u effiċjenti

Stand tal-Ħlas tal-Coil Vertikali: 1 setttttt

DLF6D/500 Magni tat-Tpinġija ta' Sitt Dies: 1 setttttt

Żewġ rombli Rolling Mill ta' preċiżjoni: 3 settijiet

Rolling Mill tal-ġenb: 2 settijiet

Apparat għall-Illustrar u l-Ġbir tat-Trab onlajn: 1 setttttt

Apparat tal-Kejl tal-Ħxuna u l-Wsagħa onlajn: 1 setttttt

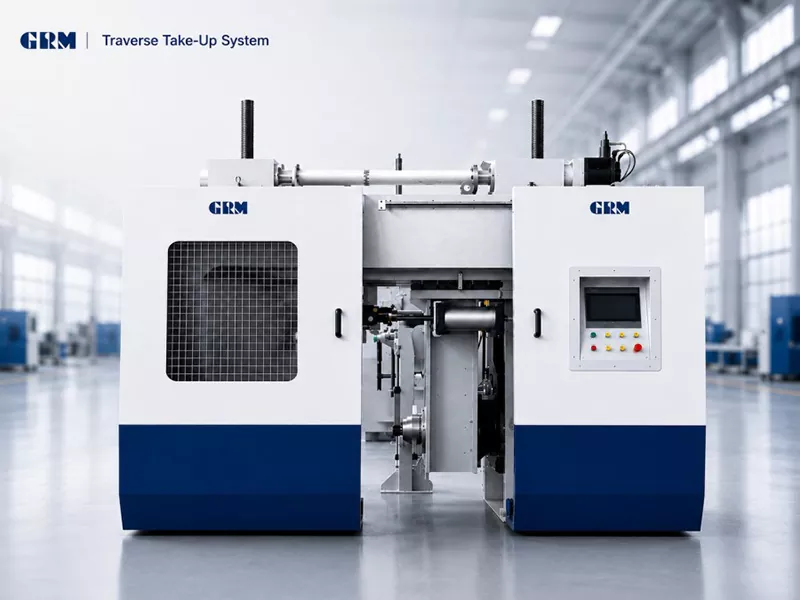

Magni tat-Tkebbi Trasversali: 1 setttttt

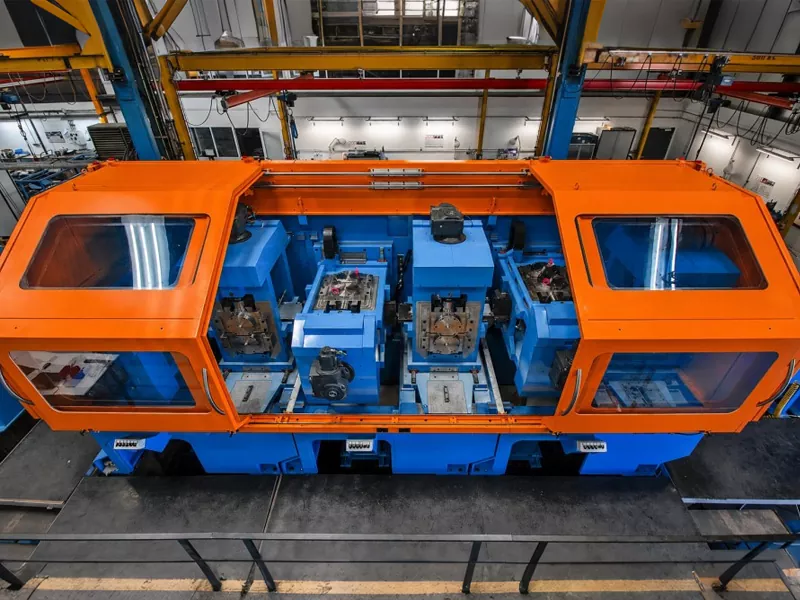

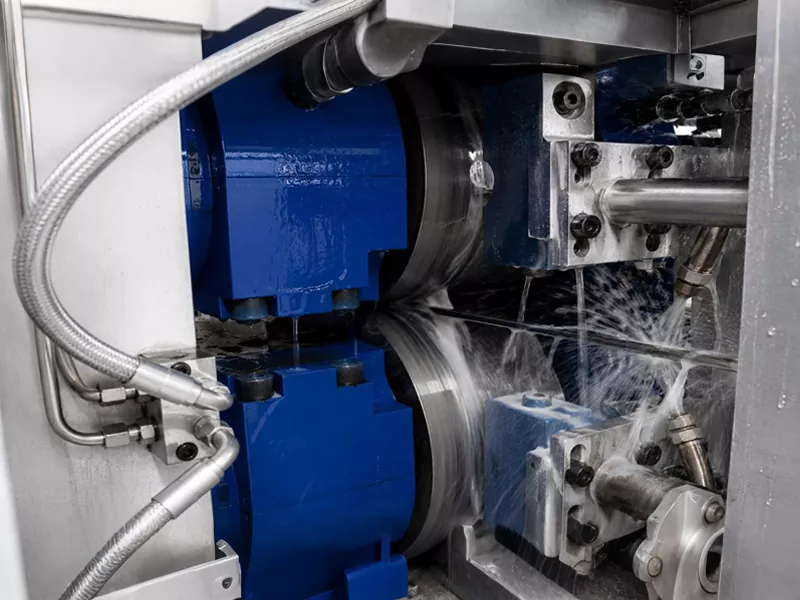

Two-roll precision rolling mill on copper flat wire production line

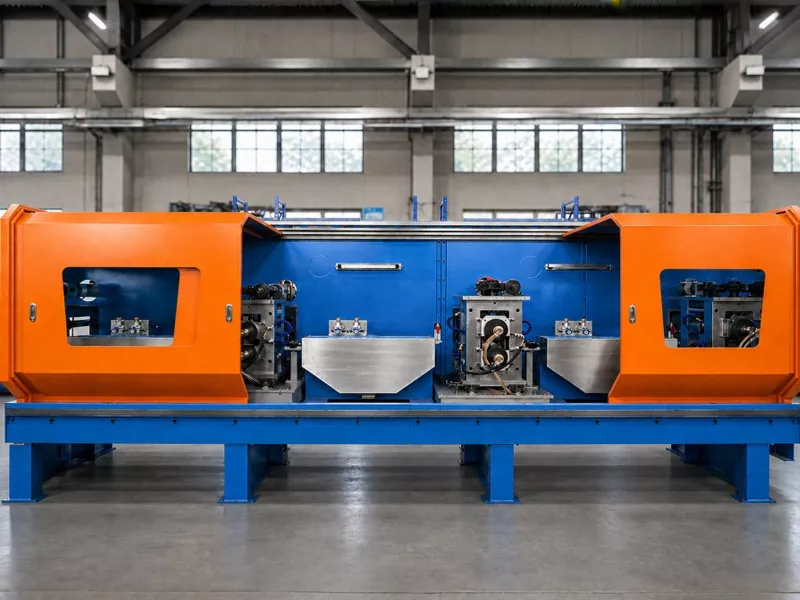

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Linja kompluta għall-produzzjoni tal-Wajer tar-Ram

Il-Linja Integrata ta 'Tpinġija u Rolling għal Wajer Ċatt tar-Ram ta' Preċiżjoni hija mfassla biex titlob preċiżjoni dimensjonali għolja fil-produzzjoni tal-konduttur elettriku. B'veloċità massima ta '400 m/min, hija adattata tajjeb għall-manifattura kontinwa fuq skala kbira ta' wajer ċatt tar-ram.

Meta mqabbla ma 'proċessi ta' rolling standalone konvenzjonali, il-linja integrata telimina l-immaniġġjar intermedju tal-materjal u tiżgura konsistenza dimensjonali superjuri matul il-ġirja kollha tal-produzzjoni.

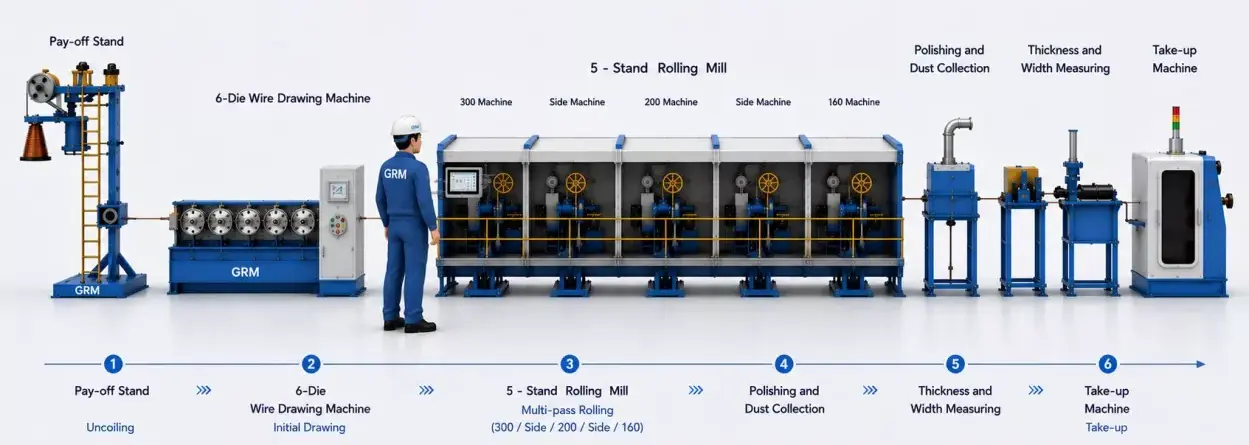

GRM integrated copper flat wire production line with 5-stand rolling mill

* Il-Proċess tal-Linja ta 'Produzzjoni Jista' Jiġi Personalizzat Skont id-Dimensjonijiet tal-Prodott tal-Klijent

SPEĊIFIKAZZJONIJIET TEKNIĊI

Konfigurazzjoni 5-stands Rolling Mill		GRM
L-ewwel mitħna Żewġ-għoli	Ø mm	300
First Edger mil	Ø mm	155
It-tieni mitħna Żewġ-għoli	Ø mm	200
It-Tieni Edger mil	Ø mm	155
It-Tielet Mitħna Żewġ-għoli	Ø mm	160
Veloċità tad-Disinn	m/min	400
Wajer Intel massimu	Ø mm	8
Tolleranzi lesti	mm	ħxuna: ± 0.005 wisa '：± 0.01
Firxa tad-daqs tal-wajer Ċatt lest tipiku	mm	ħxuna: 2.0-12 wisa: 0.5-4.0

Applikazzjonijiet Tipiċi

Wajer tal-kalamita Rettangolari Enameled

CTC Konduttur Traspost Kontinwament

EV Motor Hairpin Konduttur

Produzzjoni tal-Wajer Ċatt bil-Mutur EV

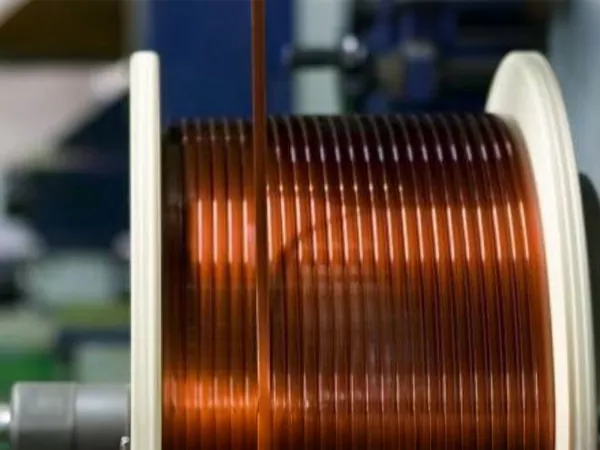

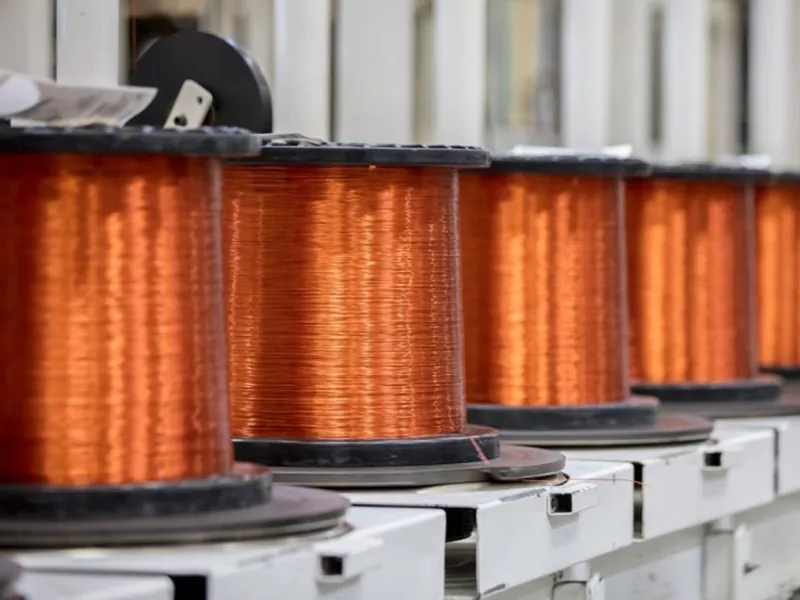

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

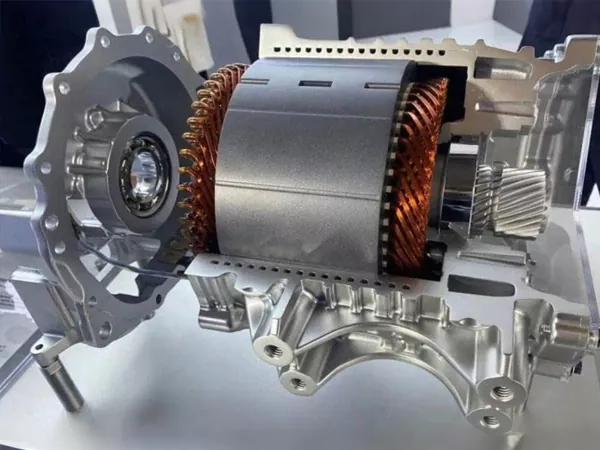

EV motor hairpin conductor flat wire production

FAQ

1. Tista 'din il-linja ta' produzzjoni timmanifattura wajer ċatt tar-ram għal applikazzjonijiet ta 'transformer?

Iva, il-linja hija ddisinjata biex tipproduċi wajer ċatt tar-ram ta 'preċiżjoni għolja għal kondutturi tat-trasformaturi, wajer tal-kalamita u applikazzjonijiet elettriċi oħra.

2. Tista 'tkun personalizzata l-Linja Integrata ta' Tpinġija u Rolling għal Wajer Ċatt tar-Ram ta 'Preċiżjoni?

Iva, GRM jipprovdi soluzzjonijiet ta 'linja ta' produzzjoni personalizzati bbażati fuq il-materjal tad-dħul tiegħek, id-dimensjonijiet tal-wajer lesti u r-rekwiżiti tal-produzzjoni.

3. X'eżattezza jista 'jikseb il-proċess tal-irrumblar ta' preċiżjoni?

Is-sistema tista 'tikseb tolleranza tal-ħxuna sa ± 0.005 mm u tolleranza tal-wisa' sa ± 0.01 mm għall-produzzjoni ta 'wajer ċatt tar-ram ta' preċiżjoni.

4. Għaliex tagħżel linja ta 'tpinġija u rolling integrata minflok magni separati?

Il-linja tal-produzzjoni tal-wajer ċatt tar-ram integrata ttejjeb l-effiċjenza, tnaqqas l-immaniġġjar tal-materjal u tiżgura konsistenza tal-prodott aktar stabbli.

Qed tfittex Soluzzjoni ta 'Produzzjoni ta' Wajer Ċatt tar-Ram Personalizzata?

GRM jipprovdi soluzzjonijiet ta 'inġinerija kompluti bbażati fuq l-ispeċifikazzjoni tal-materjal tiegħek, id-dimensjonijiet tal-wajer lesti u r-rekwiżiti ta' applikazzjoni downstream.

Ikkuntattja lit-tim tal-inġinerija tagħna għal konsultazzjoni teknika u disinn personalizzat tal-linja ta 'produzzjoni.
