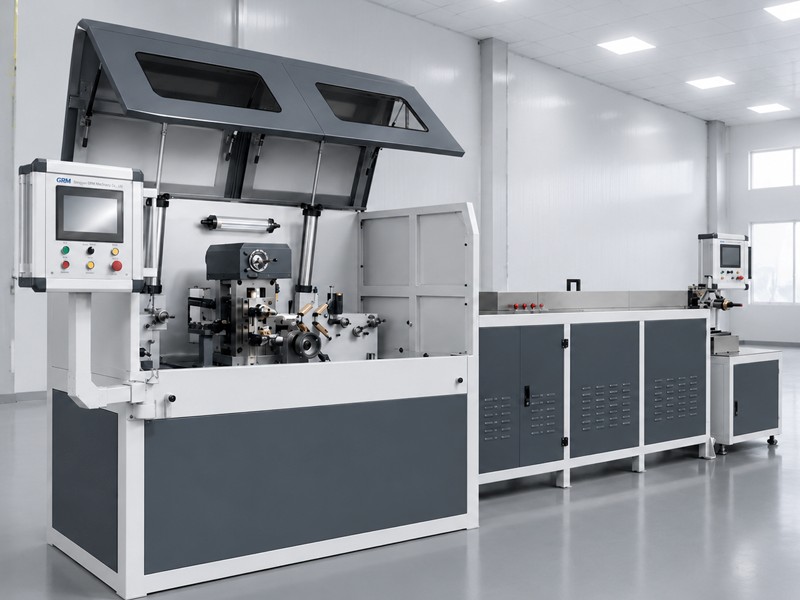

Wajer Rettangolari Mikro Rolling Unit

GRM Rettangular Wire Micro Rolling Unit hija ddisinjata għall-irrumblar ta 'preċiżjoni ta' wajer tond fin tal-metall f'wajer rettangolari ta 'preċiżjoni għolja permezz ta' proċess kontinwu ta 'rolling kiesaħ b'ħafna passaġġi.
Is-sistema hija żviluppata għall-produzzjoni ta 'wajer rettangolari fin għal kolji żgħar, kondutturi ta' tkebbib ta 'preċiżjoni, komponenti ta' wajer ċatt ta 'gwida medika, elementi konduttivi tas-sensorju u partijiet metalliċi mikro profilati oħra li jeħtieġu dimensjonijiet stabbli u kundizzjoni tal-wiċċ nadif.
Bħala manifattur speċjalizzat ta 'tagħmir ta' rrumblar ta 'preċiżjoni, GRM jipprovdi soluzzjonijiet ta' mikrorolling personalizzati għal wajer tar-ram, wajer ta 'liga u materjali metalliċi fini oħra skond rekwiżiti ta' produzzjoni differenti.

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

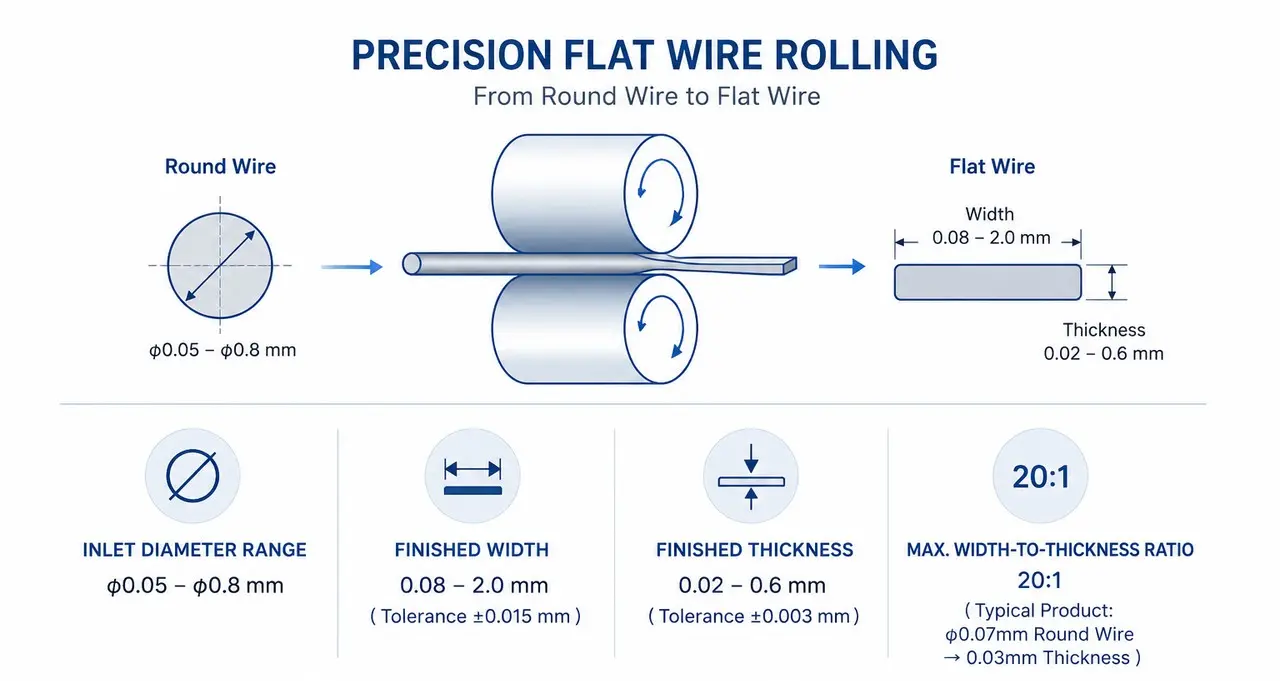

GRM Micro Rolling Unit hija ddisinjata għal konverżjoni kontinwa ta 'wajer tond fin fiwajer rettangolari ta 'preċiżjonib'firxa dejqa tal-ħxuna u proporzjon għoli ta 'wisa' għal ħxuna.

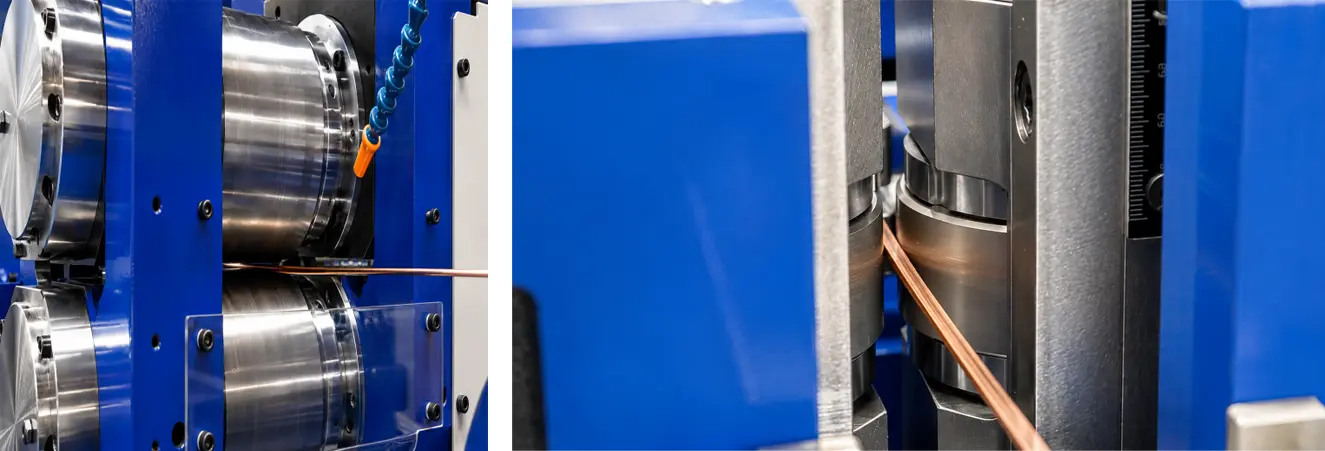

Il-proċess ta 'produzzjoni jintegra pay-off attiv, deformazzjoni multi-pass rolling, sinkronizzazzjoni tat-tensjoni, spezzjoni dimensjonali inline, sistema ta' tindif fakultattiva u tkebbib ta 'rukkell ta' preċiżjoni f'sekwenza waħda ta 'produzzjoni kontinwa.

Meta mqabbla ma 'tagħmir ta' rolling kbir konvenzjonali, is-sistema mikro rolling hija żviluppata speċifikament għal kondutturi ta 'daqs żgħir fejn ir-ripetibilità dimensjonali, l-istabbiltà tat-tnaqqis u l-kwalità tal-wiċċ jinfluwenzaw direttament il-proċessi ta' formazzjoni, tkebbib u assemblaġġ downstream.

Kapaċità tal-Produzzjoni

It-tagħmir huwa adattat għall-manifattura ta 'wajer rettangolari ultra-fin u kondutturi mikro ċatti b'kontroll strett ta' tolleranza għal applikazzjonijiet ta 'preċiżjoni ta' valur għoli.

Parametri Tekniċi

Punt Tekniku	Speċifikazzjoni / Data Disponibbli
Id-dijametru tal-wajer tad-dħul	0.05-0.8 mm
Wisa 'lest	0.08-2.0 mm
Ħxuna lesta	0.02-0.6 mm
Proporzjon massimu ta 'wisa'/ħxuna	20:1.
Veloċità massima tad-disinn mekkaniku	200 m/min.
Tkessiħ u lubrikazzjoni	Tkessiħ bl-isprej b'sistema ta 'ċirkolazzjoni ta' filtrazzjoni
Sistema ta 'kontroll	Interface ta 'operazzjoni HMI b'monitoraġġ tal-produzzjoni f'ħin reali
Konfigurazzjoni tal-Magni	Personalizzat skond il-ħtiġiet tal-proġett

Fluss ta 'Produzzjoni Standard

Ħlas attiv

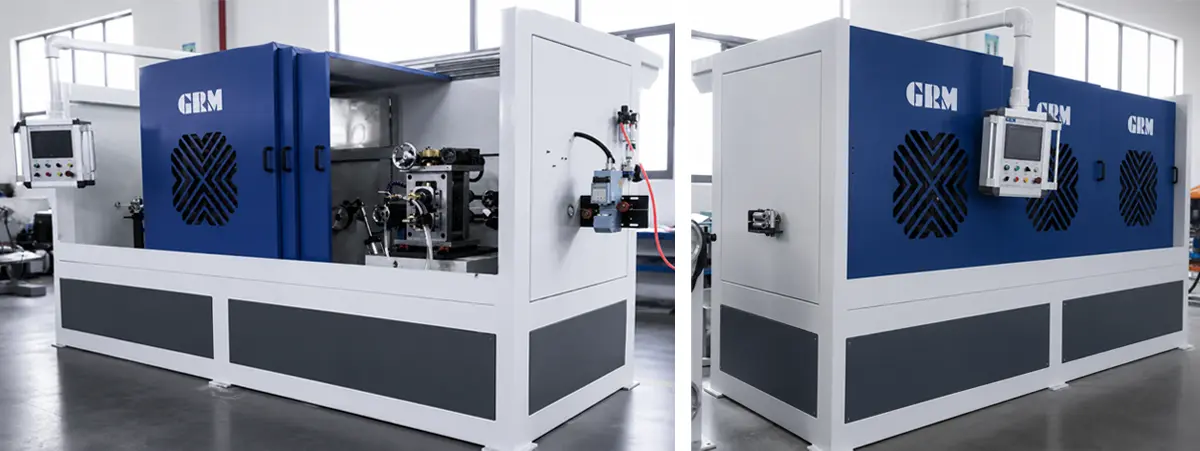

GRM160 rolling mitħna
Żeffien wara rolling mill
Spezzjoni inline
GRM90 rolling mitħna
Tindif inline + tnixxif (mhux obbligatorju)
Spooler

Sistema ta 'Kontroll Intelliġenti

Sistema ta 'operazzjoni HMI ċentralizzata għal kontroll sħiħ tal-linja
Monitoraġġ f'ħin reali tal-veloċità tal-irrumblar, it-tensjoni u l-istatus tal-produzzjoni
Aċċess ta 'aġġustament mgħaġġel għall-korrezzjoni tal-parametri tal-irrumblar
Wirja viżwali tas-sekwenza sħiħa tal-proċess tal-produzzjoni

Applikazzjonijiet

L-Unità tal-Mikro Rolling tal-Wajer Rettangolari tintuża ħafna f'industriji li jeħtieġu kondutturi rettangolari fini ta 'preċiżjoni għolja.

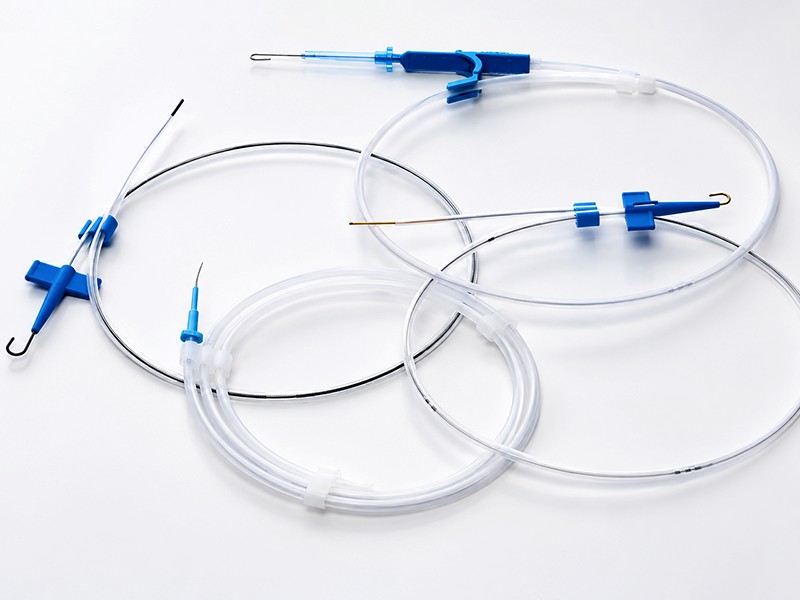

Wajer ċatt ta 'gwida medika

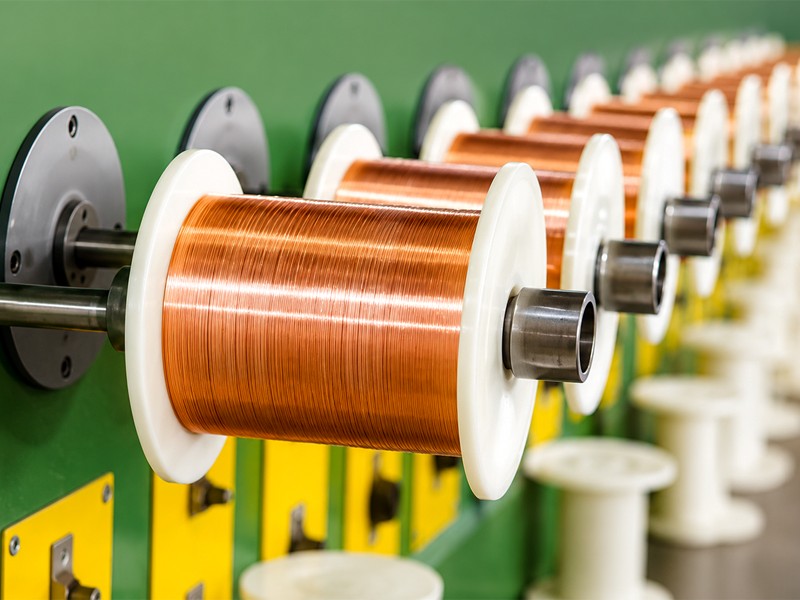

Kondutturi tat-tkebbib tat-transformer żgħar

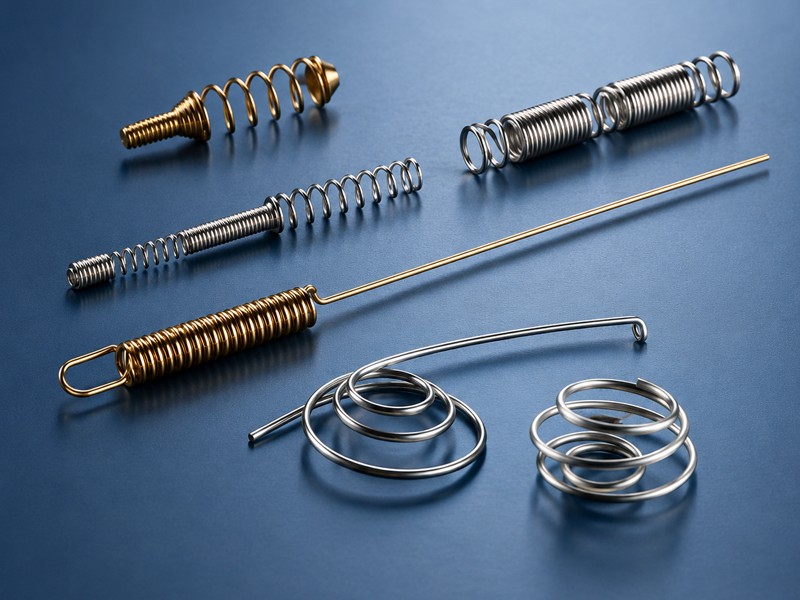

Komponenti tar-rebbiegħa konduttivi ta 'preċiżjoni

Elementi konduttivi tas-sensuri

Produzzjoni ta 'konduttur ta' liga ta 'valur għoli

FAQ għal Timijiet ta' Akkwist u Inġinerija

Mistoqsija	Tweġiba
Liema materjal tista 'tipproċessa l-magna?	Is-sors ipprovdut isemmi speċifikament wajer miġbud tond tar-ram. Materjali oħra għandhom jiġu riveduti skond il-grad, l-ebusija u l-iskeda tat-tnaqqis.
Tista 'tkun personalizzata l-linja?	Iva. GRM jista 'jippersonalizza t-tqassim tal-linja, il-punti ta' spezzjoni, l-ispeċifikazzjoni tat-teħid u s-sistemi awżiljarji wara li jirċievi l-firxa tal-prodott fil-mira.
X'informazzjoni hija meħtieġa għall-kwotazzjoni?	Materjal, dijametru tal-wajer tad-dħul, wisa '/ħxuna lest, tolleranza, veloċità tal-produzzjoni, tip ta' rukkell, spazju ta 'art disponibbli u standards meħtieġa.
Il-linja tinkludi tindif inline?	Iva, il-proċess deskritt jinkludi tindif inline, tnixxif u filtrazzjoni tal-likwidu tal-bexx.
Jista' l-GRM jipprovdi soluzzjoni turnkey?	Iva. GRM jista 'jipprovdi linja ta' produzzjoni personalizzata, proposta teknika, twassil, gwida ta 'installazzjoni, kummissjonar u appoġġ ta' taħriġ.
Liema parametri għad għandhom bżonn konferma?	Forza tal-irrumblar, qawwa installata, dimensjonijiet tal-linja, piż tat-tagħmir, verżjoni tal-istandards finali, ħin tal-kunsinna u proċedura ta 'aċċettazzjoni.
