Tpinġija fuq 16-il sena ta 'esperjenza tal-iffurmar tal-metall fiJiangsu Goodroller Machinery Co., Ltd. (GRM), dan l-artikolu jeżamina kemm huwa modernWajer Ċatt Rolling Mills— Partikolarment konfigurazzjonijiet modulari Two-High u Erba-High — iwasslu gwadann li jistgħu jitkejlu fil-kwalità u t-throughput tal-wajer ċatt tar-ram. Aħna nkopru l-prinċipji fundamentali tekniċi, inqabblu konfigurazzjonijiet f'tabella strutturata, naqsmu xenarji ta 'applikazzjoni fid-dinja reali f'setturi ta' transformer, fotovoltajċi u vetturi bil-mutur EV, u nwieġbu l-mistoqsijiet li l-manifatturi jistaqsuna l-aktar spiss.

Għaliex Rolling Beats Tpinġija għal Wajer Ċatt tar-Ram

Jien qattajt aktar minn għaxar snin nara produtturi tal-wajer ċatt tar-ram jiġġieldu ma 'l-istess kompromess: it-tpinġija tagħtik forma, iżda tagħtik ukoll xedd ta' die, difetti fil-wiċċ, u limitu fuq il-veloċità tal-linja. L-irrumblar ibiddel dik l-ekwazzjoni. Meta tgħaddi wajer tar-ram tond minn serje ta 'stands tar-rombli ta' preċiżjoni minflok ma tiġbed minnu tmut, telimina kompletament it-telf tad-die u tikseb livell ta 'kontroll dimensjonali li t-tpinġija sempliċement ma tistax taqbel.

F'GRM, konna qed nirfinaw dan l-approċċ mill-oriġini tagħna bħala Zhangjiagang Hongxinyuan Technology fl-2008. Wara ristrutturar strateġiku fl-2015, aħna rduppjaw fuq dak li nagħmlu l-aħjar - iddisinjar ta 'fabbriki tal-irrumblar ta' preċiżjoni intelliġenti li jsolvu l-konġestjonijiet reali tal-produzzjoni. Il-Wajer Ċatt Rolling Millsaħna nibnu llum huma r-riżultat ta 'dik il-fokus.

Il-vantaġġ ewlieni huwa mekkaniku. L-irrumblar jiddeforma l-metall permezz ta’ forzi kompressivi bejn rombli li jduru, li jfisser:

Ebda xedd die.Il-ħajja tar-romblu titkejjel f'xhur, mhux f'xiftijiet, u s-sostituzzjoni tar-rombli hija prevedibbli aktar milli reattiva.
Finitura aħjar tal-wiċċ.Irrumblar kiesaħ jipproduċi wiċċ lixx u aktar uniformi mit-tpinġija - kritiku għall-enamel jew kisi downstream.
Veloċitajiet ogħla tal-linja.Mingħajr il-frizzjoni u l-akkumulazzjoni tas-sħana tat-tpinġija tad-die, tista 'timbotta t-throughput b'mod sinifikanti ogħla. Il-linji tal-produzzjoni tal-wajer ċatt tar-ram integrati tagħna jilħqu veloċitajiet tad-disinn ta '400 m/min.
Tolleranzi aktar stretti.Il-kombinazzjoni ta 'stands tal-mitħna ta' riġidità għolja u feedback tal-kejl onlajn jippermettilna li nżommu tolleranzi tal-ħxuna stretti daqs ± 0.005 mm.

Fil-prattika, rajt klijenti jnaqqsu l-ispejjeż tal-konverżjoni tagħhom għal kull tunnellata bi 15–25% sempliċement billi jaqilbu minn proċess ta 'wajer ċatt ibbażat fuq it-tpinġija għal linja tal-irrumblar integrata. Dak mhux numru teoretiku - ġej minn infiq mnaqqas fl-għodda, inqas rifjuti ta 'kwalità, u ħinijiet ta' ċiklu aktar mgħaġġla.

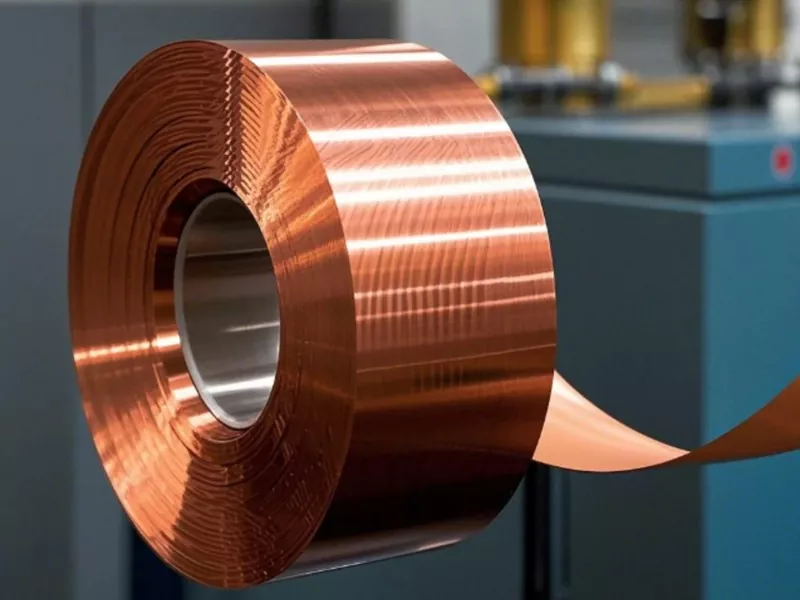

Flat Wire Rolling Mills

Kif Attwalment Taħdem Rolling Wajer Ċatt

In-nies spiss jistaqsuni x'jiġri fil-fatt ġewwa aWajer Ċatt Rolling Mill. Il-prinċipju huwa sempliċi, iżda l-inġinerija warajh mhix.

Linja integrata tipika tibda b'ħlas ta 'coil vertikali li jdaħħal wajer tar-ram tond - sa Ø8 mm fil-konfigurazzjonijiet standard tagħna - f'sezzjoni ta' tpinġija multi-die. Minn hemm, il-wajer jgħaddi minn serje ta 'rombli stands. Kull stand inaqqas il-ħxuna u, meta mgħammar b'rombli tal-borduri, jikkontrolla l-wisa '. Bejn l-istands, illustrar onlajn u ġbir tat-trab iżommu l-wiċċ nadif. Fl-aħħar, sistema ta 'kejl tal-ħxuna u l-wisa' bbażata fuq il-lejżer tipprovdi feedback f'ħin reali lill-PLC, li awtomatikament jaġġusta l-lakuni tar-rombli biex jikkumpensa għall-espansjoni termali, l-ilbies tar-rombli, jew il-varjazzjoni tal-materjal li jkun dieħel.

Hawn kif tidher f'konfigurazzjoni ta' linja GRM tipika:

Linja ta 'Produzzjoni tal-Wajer Ċatt tar-Ram ta' Preċiżjoni GRM tipika - Konfigurazzjoni Standard ta '5-Stand
Komponent	Speċifikazzjoni	Kwantità
Stand tal-Ħlas tal-Kolja Vertikali	—	1 sett
Magni tat-Tpinġija ta' Sitt Die	DLF6D/500	1 sett
L-Ewwel Rolling Mill Żewġ Għoli	Ø300 mm	1 unità
Mill-Ewwel Edger	Ø155 mm	1 unità
It-Tieni Rolling Mill Żewġ Għoli	Ø200 mm	1 unità
It-Tieni Mitħna Edger	Ø155 mm	1 unità
It-Tielet Rolling Mill Żewġ Għoli	Ø160 mm	1 unità
Illustrar Online u Ġbir tat-Trab	—	1 sett
Kejl tal-Ħxuna u Wisa' Online	Ibbażat fuq il-lejżer, ċirku magħluq	1 sett
Magni tat-Tkebbi Trasversali	Tkebbib awtomatiku	1 sett

Il-linja timxi b'veloċità massima tad-disinn ta '400 m/min u tipproċessa wajer li jidħol sa Ø8 mm f'wajer ċatt lest bi ħxuna li tvarja minn 2.0-12 mm u wisa' minn 0.5-4.0 mm. Għal wajer ifjen - aħseb żigarella fotovoltajka jew wajer mikro ċatt ta 'preċiżjoni - aħna kkonfigurat setup differenti b'dijametri ta' roll iżgħar u proporzjonijiet ta 'veloċità ogħla.

Żewġ Għoli vs Erba 'Għoli: Għażla tal-Konfigurazzjoni t-Tajba

Din hija l-mistoqsija li nirċievi ħafna drabi mill-maniġers tal-produzzjoni li jevalwaw linja ġdida. It-tweġiba qasira: tiddependi fuq il-materja prima tiegħek u r-rekwiżiti tal-prodott lest tiegħek. It-tweġiba itwal tinvolvi xi kompromessi ta' inġinerija prattiċi.

TagħnaWajer Ċatt Rolling Millsuża disinn modulari li jappoġġja jew unitajiet ta 'Rolling Mill ta' Żewġ Għoli jew unitajiet ta 'Erbgħa Għolja Rolling Mill, u f'ħafna każijiet, konfigurazzjoni ibrida taħdem l-aħjar.

Rolling Mill Two-High vs Erba 'High - Tqabbil għal Wajer Ċatt tar-Ram
Parametru	Rolling Mill Żewġ Għoli	Erba 'Għoli Rolling Mill
Arranġament roll	Żewġ rombli tax-xogħol, kuntatt dirett mal-materjal	Żewġ rombli tax-xogħol + żewġ rombli ta 'back-up
Dijametru tipiku tar-roll tax-xogħol	160–300 mm (medda standard GRM)	Rollijiet ta 'xogħol iżgħar, rollijiet ta' back-up akbar
Kapaċità ta 'tnaqqis	Moderat għal kull pass; ideali għal roughing u passaġġi intermedji	Tnaqqis ogħla għal kull pass; aħjar għall-irfinar u gauges irqaq
Preċiżjoni dimensjonali	Tajjeb; ± 0.01 mm wisa 'jinkiseb b'edger	Eċċellenti; Ħxuna ta '±0.005 mm li tista' tinkiseb
Kwalità tal-wiċċ	Tajjeb għall-wajer ċatt ġenerali	Superjuri; kritiku għall-enamel u kisi
Stadju ta' applikazzjoni tipiku	Tħaffir u rolling intermedju	Irfinar tal-irfinar, strixxa rqiqa, wajer ta 'proporzjon għoli
Il-kumplessità tal-manutenzjoni	T'isfel; inqas rombli biex jimmaniġġjaw	Ogħla; manutenzjoni roll back-up meħtieġa
L-aktar adattat għal	Kondutturi tat-trasformaturi, CTC, sezzjonijiet trasversali akbar	Wajer EV hairpin, konnetturi ta 'preċiżjoni, żigarella PV rqiqa

Ir-regola ġenerali tiegħi: jekk il-prodott lest tiegħek huwa eħxen minn 3 mm jew usa 'minn 6 mm, ibda b'konfigurazzjoni Żewġ Għolja għall-biċċa l-kbira tat-tnaqqis, imbagħad żid stand ta' finitura Erba 'Għoli jekk għandek bżonn tolleranzi aktar stretti. Għal xi ħaġa irqaq - aħseb kondutturi ta ' hairpin EV jew żigarella fotovoltajka fina - mur Erba 'Għoli mill-istadju tal-irfinar 'il quddiem. Ir-rombli ta 'xogħol iżgħar f'mitħna Erba' Għolja jeżerċitaw pressjoni ta 'kuntatt ogħla b'inqas iċċattjar tar-rombli, li huwa eżattament dak li għandek bżonn meta tkun qed tiġri kontroll tal-ħxuna fil-livell tal-mikron.

Aħna kkunsinnajna ż-żewġ konfigurazzjonijiet lill-klijenti madwar l-elettronika, il-manifattura ta 'apparat, molol ta' preċiżjoni, u setturi ta 'enerġija fotovoltajka ġodda. L-approċċ modulari jfisser li klijent jista 'jibda b'linja Żewġ Għoli u jżid stands Erba 'Għoli aktar tard hekk kif it-taħlita tal-prodotti tagħhom tevolvi - mingħajr skrappjar tal-investiment kollu.

Qligħ ta' Kwalità Tista' Tkejjel

Meta nitkellem mal-maniġers tal-kwalità, ma jridux aġġettivi. Iridu n-numri. Allura hawn dak li l-Flat Wajer Rolling Mills tagħna attwalment iwasslu fil-produzzjoni:

Tolleranza tal-ħxuna:±0.005 mm fuq wajer tar-ram ċatt lest taħt kundizzjonijiet stabbli. Dik hija bejn wieħed u ieħor wieħed minn ħamsa tal-ħxuna ta 'xagħar uman, miżmuma b'mod konsistenti fuq kolja sħiħa.

Tolleranza tal-wisa ':±0.01 mm, ġestiti mill-imtieħen tal-bordijiet li joqogħdu bejn l-istands ewlenin tal-irrumblar.

Drittezza:Il-kombinazzjoni ta 'disinn ta' roll-line ta 'stress qasir u kontroll preċiż tat-tensjoni bejn l-istands tipproduċi wajer ċatt b'dritta eċċellenti - kritika għall-istralċ awtomatizzat u l-ipproċessar downstream.

Finitura tal-wiċċ:Is-sistema tal-illustrar u l-ġbir tat-trab onlajn tneħħi d-debris tal-irrumblar qabel ma jkun jista 'jdaħħal fil-wiċċ. Għall-klijenti li jagħmlu l-enamel jew il-pjanċa tal-wajer ċatt tagħhom, dan jissarraf direttament f'inqas difetti tal-kisi u saħħa dielettrika ogħla.

Għandi nsemmi ħaġa oħra li mhux dejjem tidher fil-folji tal-ispeċifikazzjonijiet: konsistenza madwar il-coil. Hija ħaġa waħda li tolqot ± 0.005 mm fuq kampjun tat-test. Huwa ieħor li żżomm dik it-tolleranza mill-ewwel metru għall-aħħar. Is-sistema ta 'kontroll b'ċirku magħluq — il-kejl tal-lejżer li jgħaddi lura lill-PLC, li jaġġusta l-lakuni fir-roll f'ħin reali — huwa dak li jagħmilha possibbli. Kellna klijenti jgħidulna r-rati ta 'rifjut tagħhom downstream waqgħu b'aktar minn nofs wara li qalbu għal linja GRM, sempliċement minħabba li l-varjazzjoni dimensjonali minn coil għal coil marret.

Qligħ ta' Throughput: Minn fejn ġejja l-veloċità

Il-veloċità hija n-numru ewlieni, imma nixtieq inkun onest dwar minn fejn fil-fatt ġej.

Il-linja standard tal-wajer ċatt tar-ram integrata tagħna hija stmata għal veloċità massima tad-disinn ta '400 m/min. Qabbel dik ma 'linja tipika ta' tpinġija tad-die li taħdem b'150–200 m/min għal sezzjonijiet trasversali komparabbli, u qed tħares lejn bejn wieħed u ieħor vantaġġ ta 'produzzjoni ta' 2 × qabel ma inti anki fattur fl-eliminazzjoni ta 'bidliet die u l-perijodi ta' waqfien assoċjati.

Iżda l-istorja tal-produzzjoni reali mhix biss il-veloċità tal-linja. Huwa uptime u rendiment:

Immaniġġjar manwali mnaqqas.Minħabba li t-tpinġija, l-irrumblar, il-kejl u t-teħid huma integrati fi proċess wieħed kontinwu, m'hemmx għalfejn tieqaf u tmexxi l-coils bejn l-istadji. Dan waħdu jista' jirkupra 2-3 sigħat ta' ħin produttiv għal kull xift.
Inqas waqfiet mhux ippjanati.Ebda dies biex jissostitwixxu tfisser l-ebda interruzzjonijiet mid-coil għal bidliet fl-għodda. L-aġġustament tad-distakk tar-roll huwa motorizzat u mmexxi mir-riċetti, għalhekk il-bidla bejn id-daqsijiet tal-prodott tieħu minuti aktar milli sigħat.
Rendiment ogħla.Tolleranzi aktar stretti jfissru li inqas materjal imur għar-ruttam. Għal produttur tal-wajer ċatt tar-ram li jaħdem 500 tunnellata fix-xahar, it-tnaqqis tar-rifjut minn 3% għal 1.5% jiffranka bejn wieħed u ieħor 7.5 tunnellata ta 'ram kull xahar - numru sinifikanti fil-prezzijiet attwali tar-ram.
It-teħid awtomatizzat.L-irjieħ trasversali tal-magna tat-teħid lest il-wajer awtomatikament, b'tensjoni konsistenti u mingħajr intervent manwali. Dan inaqqas kemm l-ispiża tax-xogħol kif ukoll ir-riskju ta 'ħsara fil-coil waqt l-immaniġġjar.

Fi proġett reċenti wieħed, klijent li jmexxi wajer ċatt tar-ram tat-transformer issostitwixxa żewġ linji ta 'tpinġija separati b'linja waħda tal-irrumblar integrata tal-GRM. Il-produzzjoni ta 'kull xahar tagħhom marret minn 180 tunnellata għal 310 tunnellata bl-istess għadd ta' nies. Il-matematika dwar il-ħlas lura kienet taħt it-18-il xahar.

Snapshots tal-Applikazzjoni: Fejn Jiġru l-Imtieħen Tagħna

Il-Flat Wajer Rolling Mills tagħna mhumiex prodott ta 'daqs wieħed għal kulħadd. Id-disinn modulari jeżisti preċiżament minħabba li industriji differenti għandhom talbiet differenti. Hawn ħarsa rapida lejn kif il-konfigurazzjoni tinbidel fi tliet setturi ewlenin:

Gwida ta' Konfigurazzjoni Speċifika għall-Applikazzjoni
Industrija	Wajer Ċatt Lest Tipiku	Konfigurazzjoni Rakkomandata	Rekwiżit Ewlenin tal-Kwalità
Kondutturi tat-trasformaturi	Ħxuna 2.0-12 mm; Wisa '0.5–4.0 mm	5-stand Żewġ Għoli + Edger	Konsistenza dimensjonali, konduttività elettrika
żigarella fotovoltajka	Ħxuna 0.05–0.20 mm; Wisa '0.2–2.0 mm	Multi-stand Erba 'Għoli	Tolleranza tal-ħxuna ≤ ±0.005 mm għal solderability uniformi
Kondutturi tal-hearpin bil-mutur EV	Ħxuna 1.0-3.0 mm; Wisa '3.0–8.0 mm	Two-High roughing + Erba 'High irfinar	Kontorn tat-tarf, straightness għall-istralċ awtomatizzat
Molol ta 'preċiżjoni u konnetturi	Ħxuna 0.1–1.0 mm	Erba 'Għoli bl-illustrar	Finitura tal-wiċċ, kontroll tar-raġġ tal-kantuniera

L-applikazzjoni fotovoltajka hija waħda fejn rajt ir-rekwiżit ta 'tolleranza jissikkat b'mod drammatiku matul l-aħħar tliet snin. Hekk kif il-miri tal-effiċjenza taċ-ċelloli solari jimbuttaw ogħla, il-manifatturi taż-żigarella qed jintalbu jżommu l-varjazzjoni tal-ħxuna fi ħdan ± 0.005 mm madwar il-coil kollu. Il-proċessi anzjani bbażati fuq it-tpinġija jissieltu ma 'dan minħabba li l-ilbies tad-die jibdel is-sezzjoni trasversali gradwalment fuq it-tul tal-coil. L-irrumblar, b'rispons f'ċirku magħluq, iżommha stabbli.

Għal kondutturi ta ' hairpin EV, l-isfida hija differenti. Għandek bżonn kontorn tat-tarf nadif — l-angolu R fuq in-naħa tal-wajer ċatt irid ikun uniformi, minħabba li kwalunkwe irregolarità tidher bħala punt dgħajjef fl-istralċ tal-istator. Nindirizzaw dan b'imtieħen tal-borduri ddedikati u pass tal-irfinar li jikkontrolla speċifikament il-ġeometrija tal-kantunieri.

FAQ

Liema materjali jista 'proċessa Flat Wajer Rolling Mill?

L-imtieħen tagħna huma ddisinjati primarjament għal ram u ligi tar-ram, iżda l-istess pjattaforma tieħu ħsieb l-aluminju, ram miksi bil-fidda, ram miksi bil-landa, nikil-ram, u wajers ta 'liga varji użati f'applikazzjonijiet elettriċi u elettroniċi. Il-materjal tar-romblu u t-trattament tal-wiċċ jintgħażlu abbażi tal-materjal tal-biċċa tax-xogħol biex jiżguraw prestazzjoni konsistenti u ħajja tar-romblu.

Nista' nibda b'linja Żewġ Għoli u naġġorna għal Erba 'Għoli aktar tard?

Iva. Id-disinn modulari huwa intenzjonat. Ħafna mill-klijenti tagħna jibdew b'linja ta 'roughing Two-High u intermedju, imbagħad żid stands ta' finitura Erba 'High meta t-taħlita tal-prodott tagħhom tinbidel lejn wajer ċatt irqaq jew ta' preċiżjoni ogħla. Is-sistema ta 'kontroll u t-tqassim tal-linja huma ddisinjati biex jakkomodaw dan it-tip ta' espansjoni f'fażijiet mingħajr ma jeħtieġu bini mill-ġdid sħiħ.

X'inhu l-ħin ta 'tmexxija tipiku għal linja rolling personalizzata?

Għal linja standard tal-wajer ċatt tar-ram integrata, aħna tipikament nikkwotaw 4-6 xhur mill-konferma tal-ordni sal-ittestjar tal-aċċettazzjoni tal-fabbrika. Konfigurazzjonijiet personalizzati — partikolarment dawk li jinvolvu dijametri tar-rombli mhux standard jew rekwiżiti speċjalizzati tal-bordijiet — jistgħu jestendu dak iż-żmien b'4-8 ġimgħat. Aħna nipprovdu mudellar tal-linja ta 'produzzjoni 3D matul il-fażi tal-inġinerija sabiex il-klijenti jkunu jistgħu jirrevedu t-tqassim u l-fluss tal-materjal qabel ma naqtgħu l-metall.

Kif timmaniġġja l-appoġġ ta 'wara l-bejgħ għal klijenti barranin?

Noffru ħin ta 'rispons globali ta' 48 siegħa għal appoġġ tekniku u nżommu netwerk ta 'inġiniera tas-servizz li jistgħu jivvjaġġaw lejn siti tal-klijenti għall-installazzjoni, kummissjonar u soluzzjoni tal-problemi. Id-dijanjostiċi mill-bogħod huma disponibbli permezz tas-sistema ta 'kontroll PLC għal riżoluzzjoni tal-kwistjoni aktar mgħaġġla. Aħna nipprovdu wkoll assistenza teknika tul il-ħajja għat-tagħmir li kkunsinna — ma nitilqux wara l-perjodu tal-garanzija.

Inti toffri prova rolling jew kampjun ittestjar qabel ix-xiri?

Iva. Inħeġġu lill-klijenti prospettivi biex jibagħtulna l-kampjuni tal-wajer li jidħlu tagħhom u l-ispeċifikazzjonijiet tal-mira. It-tim tal-inġinerija tagħna se jmexxi prova rolling fuq konfigurazzjoni komparabbli fil-faċilità tat-test tagħna u jipprovdi kampjun ta 'wajer ċatt lest b'rapport dimensjonali sħiħ. Dan jagħti liż-żewġ naħat bażi ċara u sostnuta mid-dejta għall-ispeċifikazzjoni tat-tagħmir.

Jekk qed tevalwa Flat Wire Rolling Mill għall-produzzjoni tal-wajer ċatt tar-ram — kemm jekk għal kondutturi tat-transformer, żigarella fotovoltajka, jew wajer tal-hairpin tal-mutur EV — it-tim tekniku f'GRM huwa disponibbli biex jiddiskuti l-materja prima speċifika tiegħek, it-tolleranzi fil-mira u r-rekwiżiti tal-produzzjoni. Ilna nibnu dawn is-sistemi mill-2008, u aħna komdi bil-mistoqsijiet diffiċli.
