Kif Tista' Rolling Mill tal-Profil Kumpless Tnaqqas ir-Ruttam Waqt li żżomm Tolleranzi Issikkati?

Outline

• Iddefinixxi profili kumplessi u għaliex huma aktar diffiċli minn kanali standard jew tubi sempliċi.
• Identifika l-aktar uġigħ ta 'ras tal-produzzjoni komuni: twist, pruwa, springback, difetti fil-wiċċ, u aġġustamenti frekwenti.
• Spjega l-karatteristiċi tat-tagħmir u tas-setup li jtejbu l-istabbiltà: riġidità, strateġija ta 'disinn ta' roll, iffurmar iggwidat, u ġestjoni tat-tensjoni.
• Uri kif linja kompluta (uncoiler → leveling → forming → straightening → cut-to-length) tgħin il-konsistenza.
• Ipprovdi lista ta 'kontroll iffukata fuq ix-xerrej, tabella ta' soluzzjonijiet, u sezzjoni ċara ta' FAQ.

X'jagħmel fil-fatt Rolling Mill tal-Profil Kumpless

A Profil Kumpless Rolling Millhija mibnija biex tifforma partijiet b'raġġi multipli, passi, xufftejn, offsets, u karatteristiċi funzjonali—spiss f'sekwenza ta' pass wieħed— filwaqt li tikkontrolla l-ġeometrija fuq it-tul, il-wisa 'u l-ħxuna. Meta mqabbla ma 'forom aktar sempliċi, profili kumplessi jamplifikaw varjazzjonijiet żgħar: bidla żgħira fil-ħxuna tal-istrixxa, is-sett tal-coil, il-lubrikazzjoni, jew l-allinjament tad-dħul jistgħu jsiru viżibbli bħala twist, "tbissima", pruwa, jew għoli tal-flanġ irregolari.

L-għan ewlieni mhuwiex biss "li tifforma l-forma." Qed tagħmel hekkprevedibbli, shift wara shift, coil wara coil-mingħajr tweaking manwali kostanti. Dak huwa fejn ir-riġidità tal-mitħna, l-allinjament tal-istands, l-istrateġija tal-għodda tar-roll, u l-kontroll tal-proċess jisseparaw linja stabbli minn waħda stressanti.

Il-Punti tal-Uġigħ Wara Profili "Perfett fuq il-Karta".

Sezzjonijiet kumplessi spiss ifallu b'modi prevedibbli. Hawn huma l-kwistjonijiet li x-xerrejja jsemmu l-aktar meta jkunu qed jissostitwixxu tagħmir antik jew iżidu l-produzzjoni:

• Twist u camber:Il-profil idur tul it-tul tiegħu jew il-kurvi tal-ġenb, u joħloq problemi ta 'twaħħil downstream.
• Waviness u pruwa:Enerġija li tifforma inkonsistenti jew stress residwu tħalli parti li mhux se toqgħod ċatta jew tinġabar b'mod nadif.
• Drift Springback:L-"istess setting" ma jipproduċix l-istess dimensjoni, speċjalment meta jinbidlu l-proprjetajiet tal-coil.
• Xquq tax-xifer u marki tal-wiċċ:L-iffurmar żejjed ta 'stands bikrin, finitura fqira ta' roll, jew lubrikazzjoni mhux korretta toħloq difetti.
• Bidliet bil-mod:Wisq tisselezzjona bi prova u żball wara bidliet fir-roll joqtol it-throughput.
• Ruttam għoli fil-bidu/tmiem tal-coil:L-instabilità tad-dħul u l-effetti ta 'tail-out joħolqu skart li jiżdied malajr.

Ħafna minn dawn mhumiex "problemi tal-operatur." Huma problemi tas-sistema: allinjament, riġidità, gwida, u kif il-mogħdija li tifforma timmaniġġja l-istress.

Kif is-Setup tal-Mitħna t-Tajba Issolvi d-Drift Dimensjonali

A mfassla tajjebProfil Kumpless Rolling Milljiffoka fuq l-istabbiltà l-ewwel, imbagħad il-veloċità. Tipikament itejjeb ir-riżultati permezz ta' taħlita ta' disinn strutturali u konfigurazzjoni intelliġenti — skont il-profil, il-firxa tal-materjal u r-rekwiżiti tat-tolleranza tiegħek.

1) Riġidità u allinjament li jibqgħu f'posthom

• Stands ta 'ebusija għolja u strutturi ta' bażi stabbli jgħinu biex jipprevjenu mikro-deflessjoni li tidher bħala varjazzjoni fid-dimensjoni.
• Aġġustamenti ripetibbli (bi skali ċari jew qari diġitali) inaqqsu d-dipendenza fuq "għarfien tribali".
• Il-kwalità tal-bearing u tal-magħżel konsistenti tnaqqas il-marki tal-vibrazzjoni fuq uċuħ sensittivi.

2) Mogħdija li tifforma li tamministra l-istress minflok ma tisforzaha

• L-iffurmar progressiv jiddistribwixxi d-deformazzjoni fuq l-istands biex jitnaqqas l-istress tat-tarf u r-riskju tal-qsim.
• L-iffurmar iggwidat u l-appoġġ xieraq tal-ġenb jistgħu jipprevjenu t-tidwir qabel ma jibda.
• L-użu strateġiku ta 'stands ta' tqassim, passaġġi tal-pinen, u d-daqs jista 'jtejjeb il-kontroll tal-ġeometrija finali.

3) Kontroll tad-dħul u tat-tensjoni li jipproteġi l-ewwel 50 metru

• Decoiling, iddrittar u livellar aħjar inaqqsu s-sett tal-coil u jagħtu lill-mitħna "materjal tal-bidu" konsistenti.
• Gwida stabbli fl-ewwel stands ittejjeb ir-ripetibbiltà u tnaqqas ir-ruttam tal-bidu.
• Għal linji itwal, it-tensjoni integrata jew il-koordinazzjoni tal-veloċità jistgħu jipprevjenu ġbid sottili li jgħawġu karatteristiċi kumplessi.

4) L-iddrittar u l-korrezzjoni ta' wara l-forma fejn ikun importanti

• Inline straighteners u unitajiet korrettivi jgħinu biex ineħħu l-effetti ta 'stress residwu li jikkawżaw pruwa u mewġ.
• Sistemi maqtugħin għal tul b'kejl affidabbli jnaqqsu l-varjazzjoni fit-tul u jtejbu l-assemblaġġ downstream.

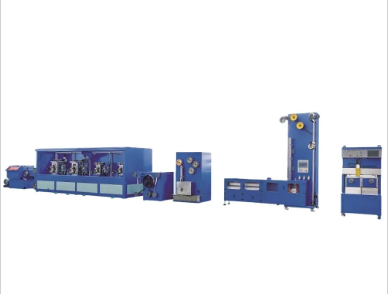

Konfigurazzjoni u Għażliet Tipiċi tal-Linja

Ħafna linji ta 'produzzjoni għal profili kumplessi jinkludu l-istess "sinsla," imbagħad iżidu għażliet ibbażati fuq miri ta' tolleranza u ġeometrija tal-parti. Fornituri similiJiangsu Youzha Machinery Co Ltd.komunement jappoġġjaw disinji ta 'linja konfigurabbli sabiex tkun tista' tqabbel it-tagħmir mal-familja tal-prodott tiegħek aktar milli jġiegħel profil wieħed jistabbilixxi r-regoli għal kollox.

• Uncoiler + immaniġġjar tal-coil:għalf stabbli, espansjoni idrawlika fakultattiva, karozza tal-kolja, u interlocks tas-sigurtà.
• Invellar / iddrittar:inaqqas il-memorja tal-coil u jtejjeb il-konsistenza tad-dħul.
• Għalf u gwida:gwidi tal-ġenb, imwejjed tad-dħul, u għajnuniet għall-allinjament biex jistabbilizzaw l-ewwel stands.
• Stands li jiffurmaw:sekwenza ddisinjata madwar il-profil; jistgħu jinkludu stands misjuqa/mhux misjuqa skond il-proċess.
• Korrezzjoni inline:jillixxa, kontroll twist, jew daqs skond l-imġiba profil.
• Qtugħ għat-tul u runout:flying cutoff jew stop-start, kejl, stivar, u protezzjoni għal uċuħ lesti.

Lista ta' Kontroll tal-Għażla għal Xerrejja u Inġiniera

Meta tkun qed tqabbel il-magni, huwa faċli li tiffoka fuq il-veloċità jew l-għadd tal-istands. Għal profili kumplessi, approċċ aħjar huwa li jiġi evalwat kif is-sistema tipproteġi ripetibbiltà u tnaqqas l-intervent.

• Tabilħaqq tal-familja tal-profil:Qed tifforma parti waħda jew ħafna forom simili? Strateġija ta 'għodda modulari tista' tkun importanti aktar minn veloċità mhux maħduma.
• Firxa tal-materjal:Il-ħxuna, is-saħħa tar-rendiment, il-kisi u l-marki tal-wiċċ permissibbli għandhom jiggwidaw il-finitura tar-roll u l-approċċ tal-iffurmar.
• Miri ta' tolleranza:Iddefinixxi dimensjonijiet kritiċi għall-kwalità (għoli tal-ħanek, wisa 'tal-web, twist għal kull metru, limiti tal-pruwa) qabel ma tispeċifika l-mitħna.
• Aspettattivi tal-bidla:Kemm-il darba l-għodda se tinbidel? Fittex għal settings ripetuti, referenzi ċari ta 'aġġustament, u aċċess effiċjenti.
• Xogħol tal-operatur:Liema aġġustamenti huma mistennija waqt tħaddim stabbli? L-għan tiegħek huwa "sett u run," mhux "babysit and chase."
• Pjan ta' kwalità:Ikkonferma liema metodi ta’ kejl u teħid ta’ kampjuni se tuża (u kif id-disinn tal-linja jappoġġjahom).
• Kapaċità ta' wara l-bejgħ:Ir-raffinament tal-għodda, id-disponibbiltà tal-ispare parts, u l-appoġġ mill-bogħod jistgħu jiddeċiedu l-uptime fit-tul tiegħek.

Punti Uġigħ vs Kontromiżuri Prattiċi

Kontroll tal-Proċess u drawwiet tal-kwalità li jħallsu

It-tagħmir huwa importanti, iżda d-dixxiplina timmultiplika r-riżultati. L-aktar linji tal-profil stabbli jaqsmu ftit drawwiet:

• Rutina tal-bidu:ivverifika l-allinjament tad-dħul, il-kuntatt tal-gwida, u s-settings tal-ewwel stand qabel il-veloċità tar-rampa.
• Punti ta' kontroll tal-ewwel artikolu:kejjel dimensjonijiet kritiċi għall-kwalità kmieni u rreġistra s-settings "tajbin" finali.
• Traċċabilità tal-coil:log coil ID, ħxuna, u proprjetajiet ewlenin sabiex inti tista 'tikkorrelata drift dimensjoni mal-materjal.
• Protezzjoni tal-wiċċ:żomm l-għodda roll nadif, tikkontrolla d-debris, u tipproteġi l-profili lesti fuq runout/stacking.
• Taħriġ li jaqbel mar-realtà:jgħallem lill-operaturi x'jinfluwenza fil-fatt kull aġġustament (brim vs pruwa vs għoli tal-ħanek).

Manutenzjoni u Prattiki ta' Għodda għar-Ripetibbiltà

Profili kumplessi jikkastigaw looseness mekkaniku żgħir. Jekk ir-ripetibbiltà tmur għall-agħar f'daqqa, ħafna drabi ma jkunx id-disinn tar-roll—huwa xedd, logħob, jew kontaminazzjoni.

• Kontrolli tal-bearing u l-allinjament:iskeda l-ispezzjonijiet biex tinqabad laxkezza bikrija li ssir vibrazzjoni u mmarkar.
• Preservazzjoni tal-għodda:aħżen ir-rombli kif suppost, tipproteġi l-uċuħ lesti, u tiddokumenta l-istorja tar-ristrutturar.
• Gwidi u uċuħ ta' kuntatt:gwidi li jintlibsu jistgħu jintroduċu forzi asimmetriċi li joħolqu twist.
• Lubrikazzjoni u ndafa:lubrikazzjoni konsistenti tnaqqas is-sħana u l-ħsara fil-wiċċ; l-indafa tipprevjeni grif inkorporat.
• Prontezza tal-ispare parts:komponenti kritiċi ta 'xedd fuq naħa jnaqqsu l-perijodi ta' waqfien u jipprevjenu "riparazzjonijiet temporanji" li jiddegradaw il-kwalità.
